O corpo de borboleta motorizado é um dispositivo elétrico que substitui os tradicionais cabos de aceleração. Ele está localizado na entrada do coletor de admissão e abriga internamente um motor de corrente contínua (DC), monitorado e controlado pela ECU (Unidade de Controle Eletrônico). Esse motor é responsável pelos movimentos de abertura e fechamento da borboleta.
O sistema também conta com engrenagens e dois sensores integrados. O primeiro sensor (circuito 1) monitora a abertura da borboleta, enquanto o segundo (circuito 2) detecta falhas no primeiro circuito, garantindo maior precisão no funcionamento. A ECU envia sinais em forma de tensão PWM (modulação por largura de pulso) para controlar o motor DC da borboleta.

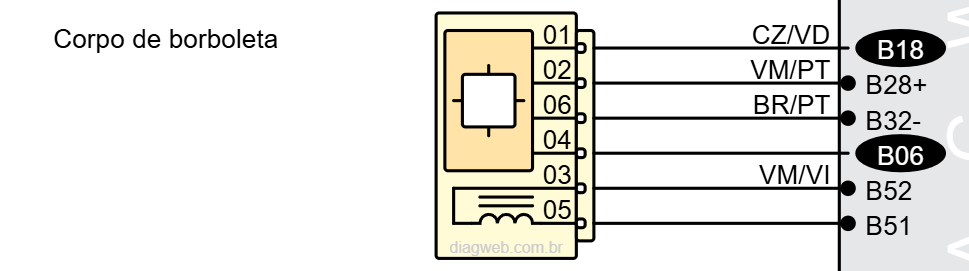

Para iniciar o teste do corpo de borboleta, é necessário consultar o esquema elétrico do veículo. Nele, observamos:
- Pino 1: Sinal do primeiro sensor
- Pino 2: Alimentação positiva (+5V) do sensor
- Pino 4: Sinal do segundo sensor
- Pino 6: Aterramento (GND) do sensor
- Pinos 3 e 5: Comando do motor da borboleta
Com o multímetro ajustado na escala de tensão contínua (DC), conecte a ponta negativa à massa do veículo. Em seguida, ligue a chave de ignição e meça o pino 2. A alimentação deve ser de aproximadamente 5 volts.
Para verificar o aterramento, conecte a ponta de prova positiva no pino 6. O valor também deve se aproximar de 5 volts, confirmando o aterramento correto do sensor.
Em seguida, vamos testar os sinais dos sensores:
- Sensor 1 (Pino 1):
Com a chave ligada e o pedal em repouso, o sinal deve ser em torno de 0,5V.
Ao pressionar o pedal, o valor deve variar progressivamente até cerca de 4V, indicando que a borboleta está totalmente aberta. - Sensor 2 (Pino 4):
Em repouso, o sinal começa em torno de 4V.
Pressionando o pedal, o valor deve cair até cerca de 0,7V com variação contínua, conforme o movimento do pedal.
Essa variação sem interrupções indica que os sensores estão funcionando corretamente. Qualquer falha ou valor fixo durante o movimento do pedal pode apontar para defeitos no corpo de borboleta ou nos sensores.
